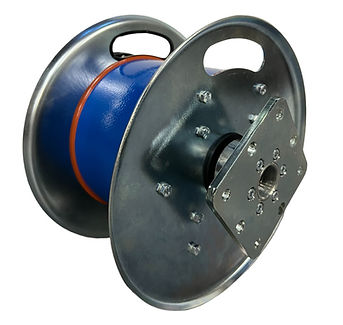

Enrouleurs de câble à ressort à tambour ouvert
Enrouleur de câble à ressort avec tambour ouvert
PRODUCTIONS NORMAF vous propose de découvrir son savoir faire et sa maîtrise du domaine de l'enrouleur. Les enrouleurs de câbles à ressort permettent un déroulement et un enroulement parfaitement contrôlé de câbles, de tuyaux, et même de cordes. Entrainés par des ressorts de qualité, les enrouleurs de câbles à ressort à tambour ouvert constituent un élément indispensable pour de nombreuses industries.
-
Le corps du tambour extrêmement robuste de nos enrouleurs de câble à ressort à tambour ouvert assure une longue durée de vie de nos enrouleurs. Nous vous proposons deux versions, la plus répandus est celle en acier galvanisé avec un revêtement supplémentaire en poudre polyester assurant une protection complète contre la corrosion.
-
Il nous est possible de produire des enrouleurs à tambour ouvert avec plusieurs degrés de protection : IP43 - IP44 - IP55 - IP65 - IP66.
-
Possibilité d'installer des câbles spéciaux selon les demandes et les attentes de vos projets industriels.
-
Usages multiples en intérieur comme en extérieur.
-
Installation et mise en marche simple et rapide.
-
Nos enrouleurs de câble à tambour ouvert peuvent être équipés de n'importe quel type de câble, car nous sommes en mesure de concevoir des produits sur-mesure pour chaque projet.
-
Gamme complète d'accessoires et d'options permettant d'améliorer les performances de l'enrouleur.
-
Fabrication de collecteurs sur mesure en fonction du niveau de puissance et du type de câble demandé.
Enrouleur de câble à ressort à tambour ouvert : certification applicable
Grâce à l'expérience et à notre-savoir faire accumulé depuis 1961, nous vous proposons des produits de haute qualité. Nous disposons de certification DIN EN ISO 9001:2015 qui s'appliquent donc à nos domaines de production et de distribution des composants électrotechniques et leur mécanique de précision.
Conception des enrouleurs
1 - Corps du tambour : Le corps du tambour est constitué de joues permettant d'accueillir un câble, un tuyau, une corde. L'écart des joues est défini par le diamètre du câble, ce qui assure donc une parfaite complémentarité entre chaque élément.
2 - Moteur à ressort : Les ressorts utilisés dans nos enrouleurs de câbles à ressort sont en acier laminé texturé de très haute qualité pour une longue durée de vie de votre enrouleur.
3 - Collecteur : Dans l'assemblage de nos enrouleurs, le collecteur représente un élément indispensable pour le bon fonctionnement de l'enrouleur. Dans un premier temps, le collecteur permet d'alimenter en électricité l'appareil raccordé à l'enrouleur. Le collecteur est composé d'un ensemble de bagues collectrices montées sur un axe rotatif et frottant contre des balais fixes. Le câble électrique se retrouvent donc connecté au collecteur et les bagues collectrices transmettent le courant aux balais fixes qui l'achemineront ensuite vers l'appareil à alimenter.
4 - Bride fixation : Comme son nom l'indique, la bride de fixation d'un enrouleur permet de le fixer pour une utilisation rapide, simple et efficace. Chacun de nos enrouleurs de câble à ressort à tambour ouvert son équipé d'une bride de fixation pour solidement accrocher l'enrouleur au mur, ou sur un engin.
5 - Câble : Productions normaf vous propose une large gamme de câble électrique spécialement conçus pour les applications sur enrouleur. Choisissez parmi nos câbles les plus résistants avec des fonctions de traction et de torsion.
Applications enrouleurs de câble à ressort
Application n°1 : Voici une façon d'installer votre enrouleur de câble à ressort sur un appareil mobile avec le câble électrique posé directement sur le sol.
Application n°2 : L'enrouleur se retrouve dans une configuration similaire à la première application, mais cette fois-ci, nous ajoutons des poulies permettant d'assister l'enrouleur dans son déroulement.
Application n°3 : L'enrouleur de câble à ressort est installé sur un engin mobile tout en étant assisté de rouleaux ce qui permet au câble d'être soutenu.
Application n°4 : De la même façon que pour l'application n°3, l'enrouleur du câble à ressort voit son câble soutenu à l'aide de rouleaux, cependant dans cette autre configuration l'enrouleur est fixe.
Application n°5 : Cette application-là, est un mixte entre l'application 2 et 4. Le câble de l'enrouleur est assisté par des poulies ainsi que plusieurs rouleaux.
Application n°6 : L'enrouleur à tambour ouvert est fixé sur un poste fixe et positionné en point haut. La course de l'enrouleur est donc verticale.
Application n°7 : Il est possible que le câble de l'enrouleur à ressort ne touche pas le sol. Dans ce cas F signifie la flèche qui ne doit pas dépasser une certaine longueur.
Application n°8 : L'enrouleur de câble est fixé au mur et peut-être déroulé manuellement par un agent.
Application n°9 : Ici, l'enrouleur de câble à ressort est fixé au mur par le biais de la bride latéral fournie. Il va ensuite être raccordé à un engin mobile, ce qui constitue une application simple pour une utilisation automatique.
Enrouleur à ressort : concentré de technologie
Depuis des décennies, nous accompagnons des industriels dans le choix d'alimentation électrique d'engins mobiles. Ainsi, nous sommes en mesure de concevoir des enrouleurs à ressort destinés à de multiples applications industrielles. Notre expertise, combinée à notre savoir-faire, nous permet de concevoir des enrouleurs à ressort pour la transmission de puissance, mais aussi des enrouleurs à ressort pour transmission de signaux de commande. Adeptes des contraintes industriels, nous accompagnons chaque projet industriel, et ce, jusqu'à sa réalisation.
La fabrication d'enrouleurs à ressort nous permet un large choix d'étude et de conception. Il est possible d'incrémenter toutes sortes de câble électrique, mais aussi de réseau pour la transmission de donnée.

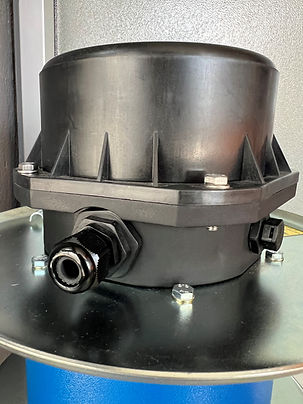

En plus de la grande maniabilité de nos enrouleurs à ressort, nous disposons de technologie embarquée directement sur l'enrouleur qui permet à son opérateur de disposer d'un produit d'une grande qualité. C'est le cas d'un écrou anti condensation sur le capot électrique de l'enrouleur à ressort.
Les enrouleurs de câble à ressort sont très utiles pour l'électrification d'engins mobiles tels que les ponts roulants, les tables mobiles, les ascenseurs, les nacelles élévatrices, les échelles télescopiques, mais aussi les grues, les équipements de stockage, les technologies des traitements d'eaux usées, etc. Les enrouleurs à ressort sont dotés d'indices de protection élevés qui leur permettent de faire face à la poussière, l'eau, eu autres contraintes extérieurs.
Les enrouleurs à ressort sont en mesure de performer à l'intérieur comme à l'extérieur, dans des environnements industriels neutres et complexes. Cependant, nous pouvons concevoir des enrouleurs à ressort capable d'évoluer dans des milieux plus contraignants, nécessitant une fabrication spécifique du tambour et des composantes de l'enrouleur.
_JPG.jpg)
Afin de vous assurer une large gamme d'enrouleur à ressort, nous concevons différentes séries, avec chacune des dimensions différentes pouvant accueillir différentes longueurs de câble. PRODUCTIONS normaf, est le spécialiste de l'étude, la conception d'enrouleurs à ressort complexe, dans l'objectif de répondre à tous vos besoins.
_JPG.jpg)
Enrouleur à ressort : conception sur mesure
Les enrouleurs à ressort sont des équipements industriels indispensables dans de nombreux cas, c'est pourquoi nous proposons une personnalisation poussée de nos enrouleurs de câble à ressort. Nous proposons l'application de couleur spéciale, qui peut être choisir par notre clientèle en fonction de ses besoins. Ainsi, l'enrouleur à ressort peut être coloré de la couleur souhaitée en fonction des différentes applications.
Une telle fonctionnalité est très utile pour les acteurs du milieu de l'événementiel, puisque nous appliquons un revêtement spécial noir permettant de ne pas faire réfléchir la lumière. Très régulièrement, nous produisons des enrouleurs à ressort équipés de câble de réseaux CAT5, CAT6, etc. Une telle solution permet de transmettre des données sans que l'enrouleur ne soit visible.
Enrouleur à ressort : assistance et réparation
Malgré une très forte robustesse de nos enrouleurs à ressort, il arrive que certaines applications industrielles endommagent accidentellement l'enrouleur. C'est pourquoi, nous mettons en place une garantie de 12 mois dès la mise en service de l'enrouleur de câble à ressort. Cette garantie peut aller jusqu'à 18 mois après la livraison de l'enrouleur de câble à ressort depuis nos ateliers de fabrication. En plus de cette garantie, nous mettons en place une assistance disponible directement par téléphone ou par mail avec un expert en enrouleur à ressort, qui pourra vous aider à distance pour régler votre problème.
Découvrez nos catalogues complets
